OBDSTAR DC706 벤치에서 VW DQ500 DQ380 TCM 읽기 및 쓰기

여기에 OBDSTAR DC706 ECU 도구의 두 가지 새로운 테스트 보고서가 있습니다. 벤치에서 VW DQ500 및 DQ380 TCM을 완벽하게 읽고 씁니다.

준비:
폭스바겐 콘티넨탈 DQ500 TC1766
폭스바겐 보쉬 DQ380
OBDSTAR DC706
OBDSTAR P004 어댑터 및 점퍼 에어백 리셋 키트

메인 케이블



VW Continental DQ500 TC1766 읽기 및 쓰기:
DC706 태블릿에 전원 공급
ECU 플래셔>> 모두>> TCM>> TCM V30.09>> VW CONTINENTAL DQ500 TC1766(벤치)를 누릅니다.
핀아웃을 따라 DC706 및 VW TCM을 P004 어댑터 및 점퍼 및 메인 케이블과 연결합니다.
읽기/쓰기 인터페이스로 들어가려면 "시작"을 누르십시오.

"연결"을 탭하여 서버에 연결
점화 스위치를 끈 다음 OBDSTAR P004 어댑터의 스위치 버튼을 누릅니다(점화 장치 켜기).
ECU를 성공적으로 연결

MAPS, INT eeprom 및 모든 데이터 읽기 - 모두 정상입니다.

MAPS, INT eeprom 및 모든 데이터 쓰기 - 모두 정상입니다.

점화 장치를 분리하고 스위치를 끕니다.

VW BOSCH DQ380 읽기 및 쓰기:
DC706 태블릿에 전원 공급
ECU 플래셔>> 모두>> TCM>> TCM V30.09>> VW BOSCH DQ380(BENCH) 탭

핀아웃을 따라 DC706 및 VW TCM을 P004 어댑터 및 점퍼 및 메인 케이블과 연결합니다.

읽기/쓰기 인터페이스로 들어가려면 "시작"을 누르십시오.
"연결"을 탭하여 서버에 연결
점화 스위치를 끈 다음 OBDSTAR P004 어댑터의 스위치 버튼을 누릅니다(점화 장치 켜기).
ECU를 성공적으로 연결

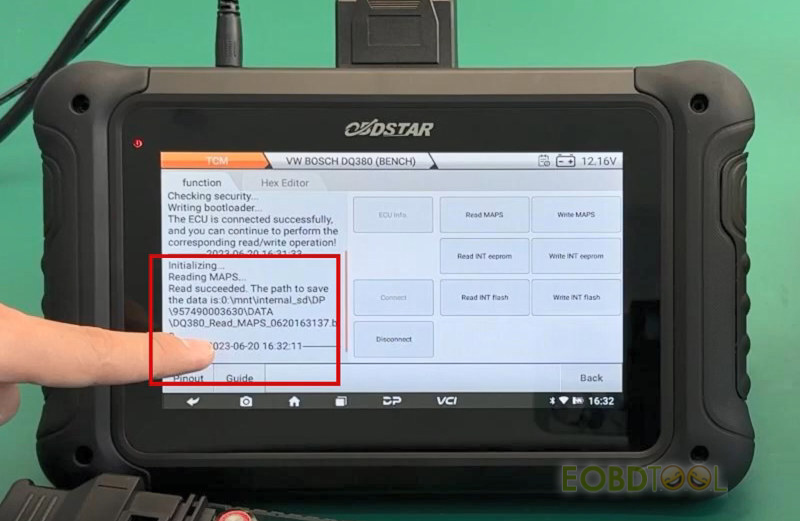

그런 다음 해당 기능을 선택하여 MAPS/INT EEPROM/INT 플래시 읽기/쓰기 작업을 수행합니다.
모두 잘 작동합니다!

마지막으로 점화 장치를 분리하고 스위치를 끕니다.



OBDSTAR DC706 벤치에서 VW DL501 GEN2 TCM 읽기 및 쓰기:

http://blog.eobdtool.co.uk/how-to-read-and-write-vw-dl501-gen2-tcm-with-obdstar-dc706-on-bench/
