Foxflash를 사용하여 Benz VGS3/Audi MED9.1/VW MED17.1을 성공적으로 복제하는 방법은 무엇입니까?
일부 고객은 Foxflash ECU 프로그래머를 사용하여 Benz VGS3, Audi MED9.1 및 VW MED17.1을 성공적으로 복제하는 방법을 묻습니다. 다음은 eobdtool.co.uk 엔지니어가 제공하는 팁입니다.
1. 메르세데스-벤츠 VGS3 (벤치에)
FoxFlash를 사용하여 VIN 및 SCN 문자열을 복사한 다음 새 VGS에 씁니다.
그리고 차에 장착할 때 읽고 배우기 전에 지워야 합니다.
- 초기화:
FoxFlash로 복제하고 다른 모든 절차는 다른 도구로 수행됩니다.
벤치에서 Autel Maxisys Ultra를 사용하여 처녀 처리한 다음 이전 VGS3에서 새 VGS3로 데이터를 복사하면 잘 작동합니다.
- 로드 EEPROM:
EEPROM은 필수가 아닙니다.
대부분의 경우 SCN 코딩 문자열과 VIN만 차량에 장착한 후 기어 셀렉터 티칭을 합니다.
2. Audi ME9.1(벤치에서)
벤치 모드에서 foxflash로 복제
ext 플래시, int 플래시 및 EEPROM을 읽고 세 가지 모두 쓰기
하나에 모두 쓰지 말고 별도로 작성하는 것이 좋습니다.
핀아웃 BOSCH MED9.1 [ MPC561/2 ] – Audi, VW, Seat, Skoda [가솔린]
다음 드라이버를 사용하여 읽고 쓰려면:
→ 벤치 모드
→ [브랜드]
→ MPC561/2 – 배그
→ MED9.1
핀아웃 BOSCH MED9.1.x [ MPC563/4 ] – Audi, VW, Seat, Skoda, Porsche [가솔린]
다음 드라이버를 사용하여 읽고 쓰려면:
→ 벤치 모드
→ [브랜드]
→ MPC563/4 – [브랜드]
→ MED9.1.x
3. VW MED17.1(부팅 Tricore에서)
Foxflash ECU 칩 튜닝 도구를 사용하여 벤치에서 VW MED17.1 ECU를 읽으면 오류가 나타납니다. 이는 ECU가 업데이트되었음을 의미하며 부팅 Tricore에서 읽고 써야 합니다.
- Boot Tricore에서 BOSCH MED17.1 [TC1796 INT.F.]를 읽는 단계 및 팁:
VW, Audi, Seat, Skoda와 호환 가능
1단계: ECU 읽기 및 쓰기
다기능 케이블을 통해 Foxflash와 ECU를 연결하려면 아래의 핀아웃과 부트를 따르십시오.
드라이버 사용:
→ 도구 부팅 모드
→ 인피니언 트리코어 부트
→ 사크 TC1796
2단계: 비밀번호 찾기
회색 선을 납땜 해제하여 부팅 모드를 비활성화합니다. 아래 핀아웃을 연결합니다.
드라이버 사용:
→ 도구 부팅 모드
→ INFINEON TRICORE 도구 비밀번호
→ OBD 비밀번호 TPROT V08 VAG
→ "비밀번호 찾기"를 클릭하고 소프트웨어 메시지에 따라
이 시스템에서 암호를 찾은 경우 부팅 단계로 직접 이동하여 제어 장치를 읽고 씁니다.
그렇지 않으면 아래의 다음 단계를 참조하세요.
3단계: 비밀번호 찾기
아래 핀아웃을 연결합니다.
드라이버 사용:
→ 도구 부팅 모드
→ INFINEON TRICORE 도구 비밀번호
→ 비밀번호 BFT
→ "비밀번호 찾기"를 클릭하고 소프트웨어 메시지에 따라
이 시스템에서 암호를 찾은 경우 부팅 단계로 직접 이동하여 제어 장치를 읽고 씁니다.

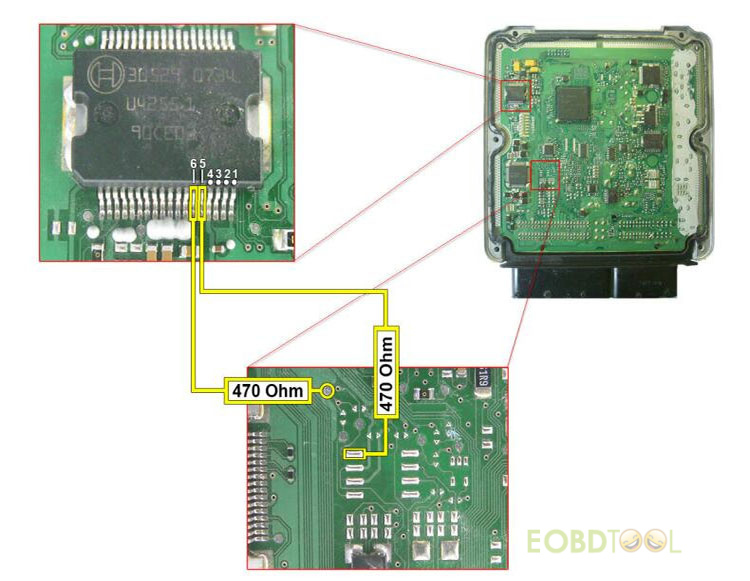

그렇지 않으면 이전 핀아웃을 유지하고 그림과 같이 PCB에 두 개의 저항 470Ω을 추가합니다.
친절하게 통지:
ECU가 업데이트되지 않으면 벤치에서 읽기/쓰기가 제대로 작동합니다.

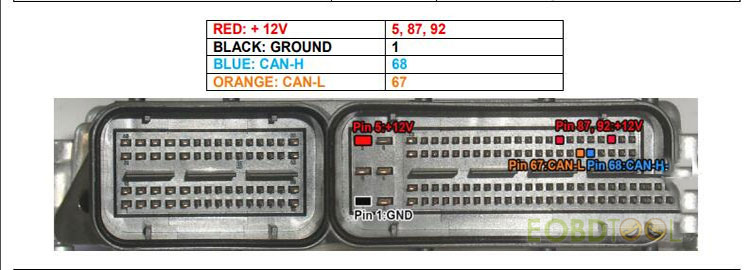

Fox flash MED17.1 벤치 핀아웃:
다음 드라이버를 사용하여 읽고 쓰려면:
→ 벤치 트라이코어
→ 폭스바겐 / 아우디 / 세아트 / 스코다
→ TC1796 – VAG
→ MED17.1
