Yanhua Mini ACDP BMW는 ICP 모드를 사용하여 벤치에서 MSV80, MSD80, MSD81, MSD85, MSD87 및 MSV90 DME를 대체하기 위해 CAS ISN을 읽고 쓸 수 있습니다. 기존 배선 모드 대신 특수 인터페이스 보드를 사용하는 것이 간단하고 효율적이며 DME의 셸을 열거나 DME를 프로그래밍할 필요가 없습니다.
다음은 BMW MSV80 DME 교체를 예로 들어 보겠습니다.
무엇이 필요합니까?
기증자 DME
원래 CAS3 ECU
원래 자동차 키
Yanhua 미니 ACDP 모듈 1
Yanhua 미니 ACDP 모듈 27
미니 ACDP 프로그래밍 마스터
수행하는 방법?
1단계: 교체해야 하는 기증자 DME ISN 읽기
2단계: 원본 CAS 데이터 읽기
3단계: 작업 키를 통해 CAS 데이터 수정
4단계: 수정된 CAS 데이터 쓰기
얼마나 시간이 걸려요?
약 3분
비디오 가이드:
1단계: 교체해야 하는 기증자 DME ISN 읽기
*오리지널 DME가 아닙니다.
Yanhua ACDP Module 27의 MSV80 인터페이스 보드를 DME에 연결하고 OBP+ICP 어댑터를 연결합니다.
OBP+ICP 어댑터의 CAN 저항을 "CAN-R-JOIN" 끝으로 단락
ACDP 호스트에 연결하고 전원을 켭니다.
미니 ACDP 앱 실행
오른쪽 상단에서 ACDP 장치가 연결되었는지 확인합니다.

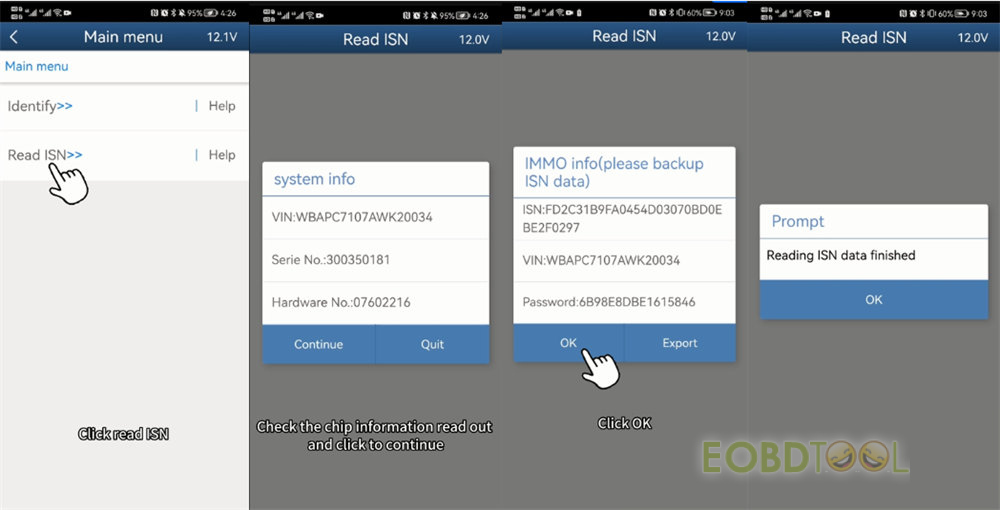

선택 BMW >> DME ISN >> 벤치 모드 읽기/쓰기 DME ISN >> SIEMENS/Continental DME >> Exx >> N51(MSV80) >> ISN 읽기
ACDP와 DME 사이의 연결이 정상인지 확인하십시오.
판독된 칩 정보 확인
나중에 사용하기 위해 복사하려면 ISN을 길게 누르십시오.
ISN 데이터 읽기 완료
2단계: 원본 CAS 데이터 읽기
CAS3 인터페이스 보드 설치:
인터페이스 보드 위치 지정 구멍의 위치 찾기
BMW_CAS3 인터페이스 보드 설치
OBP+ICP 어댑터를 BDM01 어댑터에 연결
BMW_CAS3 인터페이스 보드 연결
BMW 기능 메뉴로 돌아가기
CAS1~4 선택>> CAS3/CAS3+>> ICP 모드>> CAS ISN 읽기/쓰기(DME 교체)>> MC9S12XDP512(마스크 0L15Y/0M23S) >> CAS EEPROM 읽기
ACDP가 장치에 정상적으로 연결되어 있는지 확인

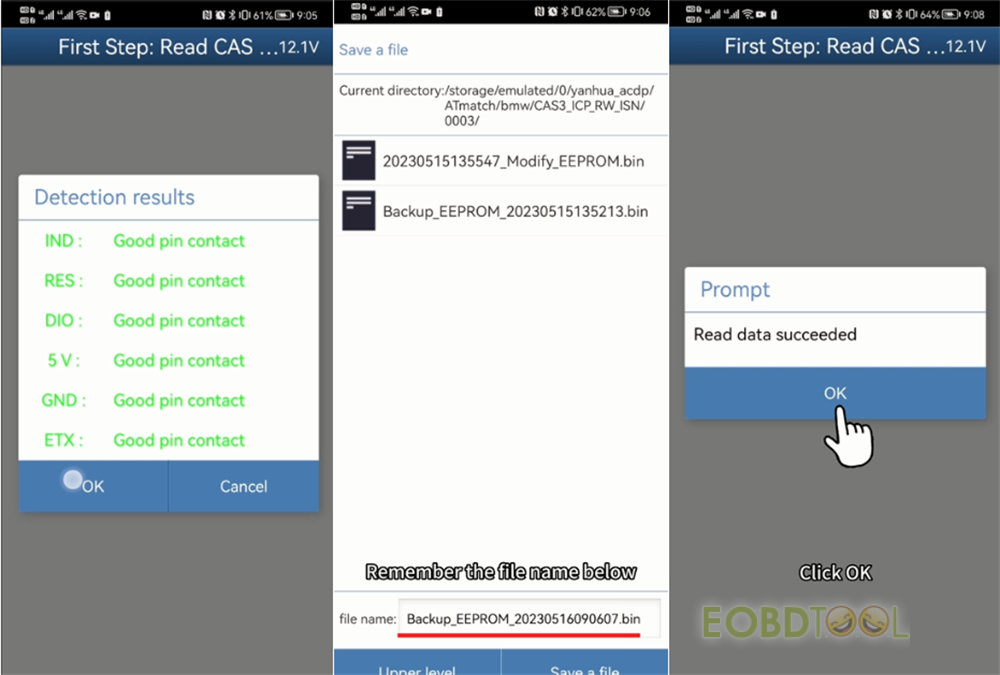

핀 감지 성공
칩 읽기 및 EEPROM 데이터 저장
데이터 읽기에 성공했습니다.
3단계: 작업 키를 통해 CAS 데이터 수정
OBP+ICP를 뽑습니다.
ACDP 호스트에 BAV KEY 어댑터 연결
작업 키를 BAV KEY 어댑터에 삽입합니다.
ISN 수정 선택 >> 32비트 ISN DME 교체>> 방금 저장한 EERPOM 데이터 파일 선택
Yanhua ACDP와 BAV 어댑터 사이의 연결이 정상인지, 작동 키가 삽입되었는지 확인하십시오.
주요 정보를 저장하기 위해 스크린샷을 찍으십시오.
수정 선택 >> ISN 코드 클릭 및 삭제 >> 1단계에서 읽은 기증자 DME ISN 붙여넣기 또는 입력 >> 수정

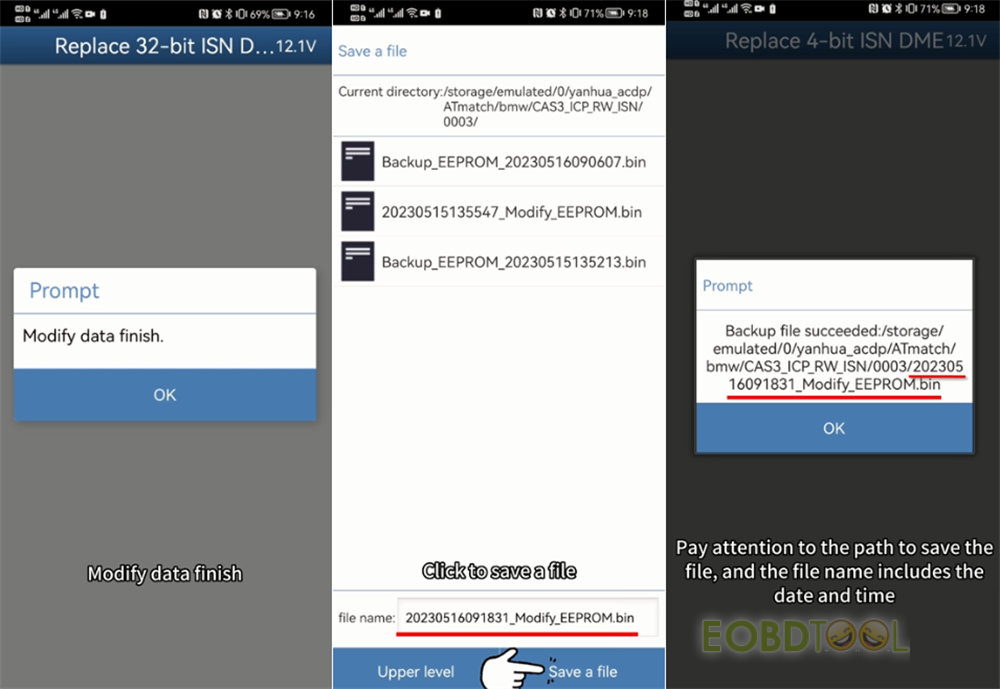

데이터 수정 완료
수정된 EEPROM 데이터 저장
4단계: 수정된 CAS 데이터 쓰기

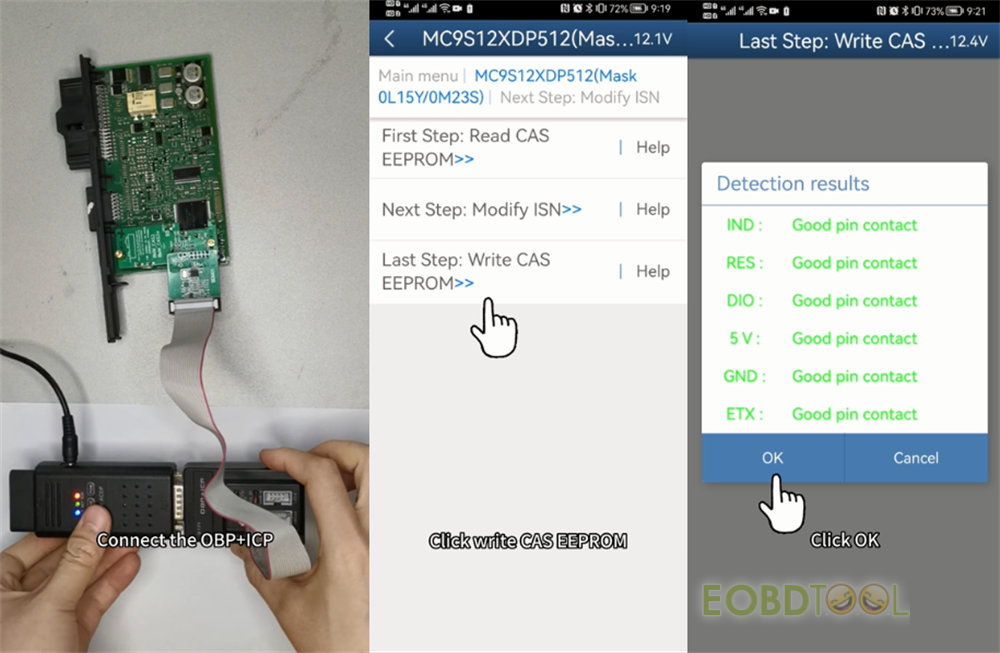

BAV-KEY 어댑터를 분리하고 OBP+ICP를 연결합니다.
메인 메뉴로 돌아가서 "CAS EEPROM 쓰기"를 선택합니다.
ACDP, BDM 어댑터 및 CAS ECU 간의 연결이 정상인지 확인하십시오.
핀 감지 결과 양호
EEPROM 데이터 선택>> 수정된 EEPROM 파일 선택
메모리 디코딩
데이터 쓰기 성공
괜찮은! BMW MSV80 DME는 모듈 1 및 모듈 27이 있는 Mini ACDP BMW로 성공적으로 교체되었습니다.
